Trunk PABX <> Asterisk (Elastix)

Selamat Pagi Semua,
Saya ingin mencoba trunk PABX panasonic KX-TDN1232 (analog) ke Asterisk (Elastix) IP PBX (udah ada port/card FXO-nya) ? ada yang pernah coba ?

Halo,

Kalo di Elastix nya sudah ada port FXO, maka dari Panasonic siapkan port Extension yang kosong, lalu hubungkan ke port FXO tersebut.

Pada elastix konfigurasi trunk DAHDI, dan setup outbound routes dengan trunk yang digunakan dahdi. Untuk test dari extension di elastix dial ke nomor extension di panasonic.

Untuk incoming call setup inbound routes di elasix, lalu arahkan ke extension tertentu, untuk test dari panasonic dial nomor port extension yang dihubungkan ke elastix.

Malam mas, baik aku coba dulu. Extention 232 kosong udah aku colokin ke port ke 7 fxo yg ada di elastix.

pada DAHDi Identifier di isi apa ?

Jangan lupa, untuk menerima panggilan masuk dari FXO port tertentu di Elastix, dan diarahkan ke extension di Elastix, di dahdi-channels.conf dan chan_dahdi.conf sebaiknya diubah semua context nya dari from-pstn ke from-dahdi.

Mas @asoka saya udah coba setting colokin kabel extention dari pabx panasonic langsung (dg extention 232) ke port fxo nomor 7.

Untuk konfigurasi trunk dahdi sudah ada g0.

setup outbound PBX >> PBX Configuration
Route Name : ke_panasonic
Route CID: 232
Dial Patterns that will use this Route:
(prepen) kosong
prefix: 232
match pattern: .

Trunk Sequence for Matched Routes: DAHDI/g0

tetapi belum bisa melakukan panggilan ke nomor2 Extention yang dibawah panasonic

untuk dari asterisk panggilan keluar / menerima panggilan masuk ke dan dari nomor PSTN/HP bisa.

mas @godril sudah saya set semua

; Span 1: OPVXA24XX/24 “OpenVox A810 Board 25” (MASTER)
;;; line="1 OPVXA24XX/24/0 FXSKS"
signalling=fxs_ks
callerid=asreceived
group=0
context=from-dahdi
channel => 1
callerid=
group=
context=default

;;; line="2 OPVXA24XX/24/1 FXSKS"
signalling=fxs_ks
callerid=asreceived
group=0
context=from-dahdi
channel => 2
callerid=
group=
context=default

;;; line="3 OPVXA24XX/24/2 FXSKS"
signalling=fxs_ks
callerid=asreceived
group=0
context=from-dahdi
channel => 3
callerid=
group=
context=default

;;; line="4 OPVXA24XX/24/3 FXSKS"
signalling=fxs_ks
callerid=asreceived
group=0
context=from-dahdi
channel => 4
callerid=
group=
context=default

;;; line="5 OPVXA24XX/24/4 FXSKS"
signalling=fxs_ks
callerid=asreceived
group=0
context=from-dahdi
channel => 5
callerid=
group=
context=default

;;; line="6 OPVXA24XX/24/5 FXSKS"
signalling=fxs_ks
callerid=asreceived
group=0
context=from-dahdi
channel => 6
callerid=
group=
context=default

;;; line="7 OPVXA24XX/24/6 FXSKS"
signalling=fxs_ks
callerid=asreceived
group=0
context=from-dahdi
channel => 7
callerid=
group=
context=default

;;; line="8 OPVXA24XX/24/7 FXSKS"
signalling=fxs_ks
callerid=asreceived
group=0
context=from-dahdi
channel => 8
callerid=
group=
context=default

di elastix FXO yang digunakan untuk koneksi ke panasonic hanya port 7 ?
port 1-6 sudah digunakan juga untuk ke PSTN Langsung makanya bisa call ke PSTN & HP ?

saya masih test, line 1-6 masih kosong, karena 6 line tersebut masih digunakan di pabx lama,
saya ada 1 line PSTN kosong saya colokin ke port 8 fxo, untuk pemanggilan ke luar dan ke dalam melalui PSTN lain/HP bisa mengarah/diterima oleh extention yang sudah di set.

saya ingin test trunk dari panasonic extention saya colokin ke port fxo 7. biar bisa panggilan maupun terima dari kedua mesin (PABX panasonic <> IP PBX Asterisk)

Untuk yang ke extension panasonic bikin outbound routes sendiri aja lalu pakai trunknya DAHDI 7 saja jangan pakai g0, lalu dial patternnya 2XX saja, lalu taruh di urutan paling atas.

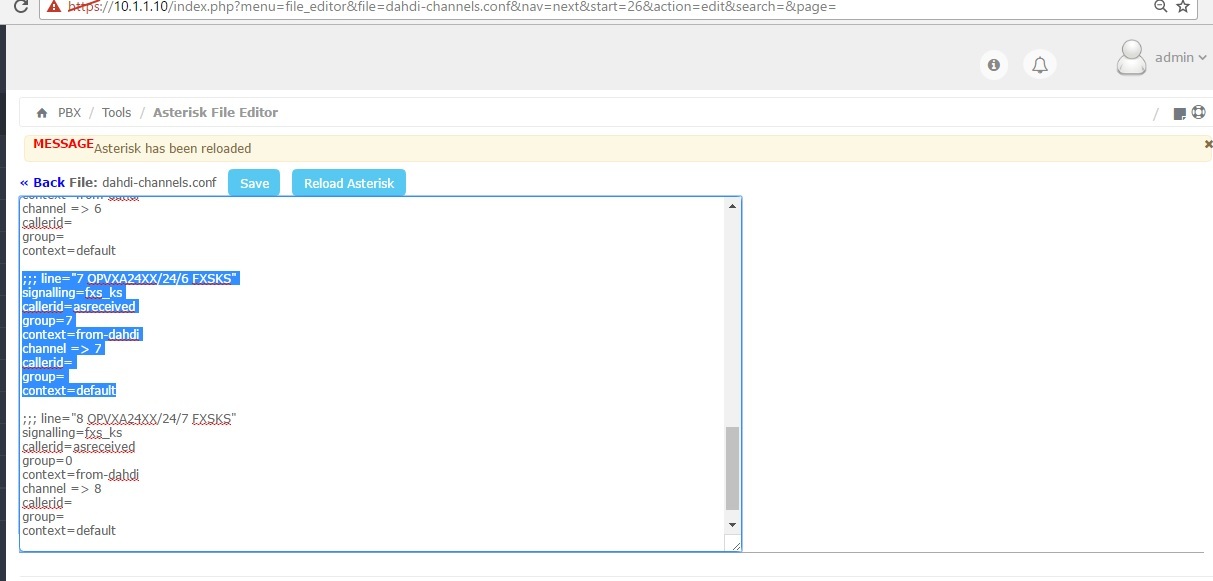

configurasi dahdi channels
dahdi-channels.conf

;;; line="7 OPVXA24XX/24/6 FXSKS"
signalling=fxs_ks
callerid=asreceived
group=7
context=from-dahdi
channel => 7
callerid=
group=
context=default

kemudian
PBX > PBX Configuration
DAHDI Channed DIDs
Channel: 7
Description:
DID: 232

PBX > PBX Configuration
DAHDI Trunk
Trunk Name: dahdi 7
DAHDi Identifier: g7

PBX > PBX Configuration
Outbound Routes
Route Name: ke_panasonic
Dial Patterns that will use this Route
prepend:
prefix: 2
match pattern: 2XX

Trunk Sequence for Matched Routes
dahdi 7

settingan saya seperti ini mas @asoka

Prefix ga usah diisi , pakai match pattern saja

Yang dahdi channel boleh begitu, sebenarnya cukup DAHDI 7 aja ga usah bikin group lagi.

Setelah itu test saja

PBX > PBX Configuration
Outbound Routes
Route Name: ke_panasonic
Dial Patterns that will use this Route
match pattern: 2XX

Trunk Sequence for Matched Routes
dahdi 7

saya test call dari extention dibawah asterisk ke panasonic extention 151 misalnya
2151 tidak bisa.

Extension di panasonic berapa digit dan depannya berapa ?

Yang tadi kalo 2XX berarti 3 Digit dan di awali depannya 2, lalu X itu cocok dari angka 0-9.
Kalo 4 digit dan depannya 2, maka 2XXX, kalo depannya 3 dan 4 digit , maka 3XXX

panasonic 3 digit mas, misal 232, 224, ada juga yang depannya 150, 151

Lalu kenapa tadi call ke 2151 ?? :smile:

Langsung call saja ke 151, 224, tanpa prefix lagi, kecuali mau pakai prefix maka tambahkan prefix di outbound routes tadi misalnya 2. Oh yah kalo ada extension yang depannya 1 di panasonic berarti match patternnya rubah saja jadi XXX

saya langsung coba telpon 151 saya tambahin perfix 2 dan perfix aku coba hilangkan perfixnya langsung tekan 151 , di softphone ada error service unavaliable 503.

kalau dari hardware apa harus nyala hijau juga untuk port 7 mas?

Iya, harus hijau juga.

mas, sudah hijau port 7 nya

tp call masih error 503 atau busy now

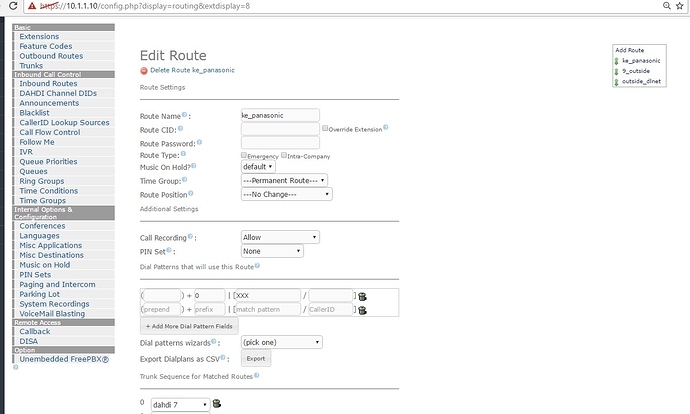

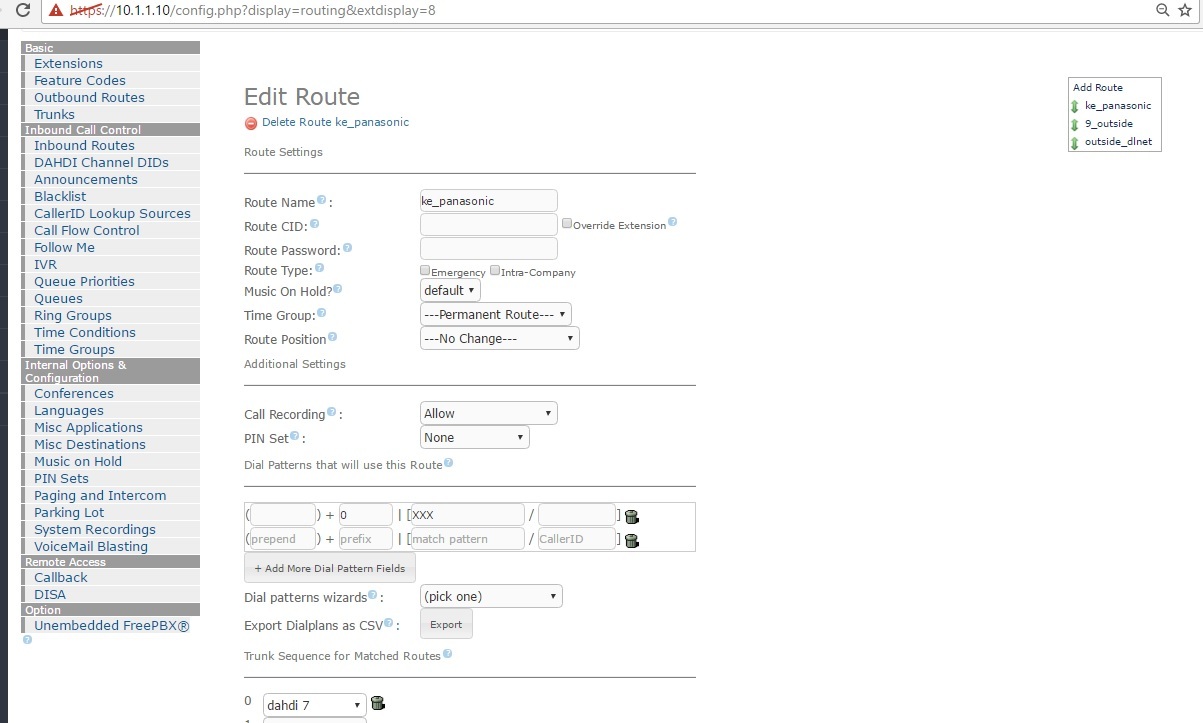

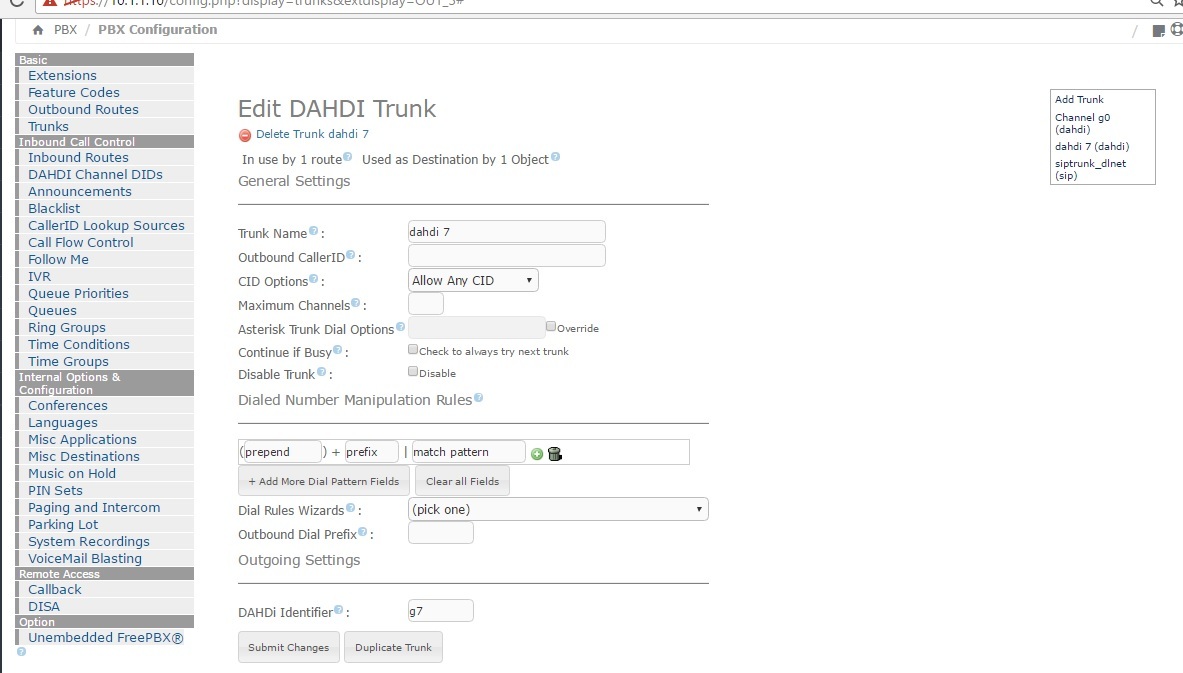

Coba kirimin disini print screen konfigurasi trunk dahdi port 7 itu dan outbound routesnya.

ini mas
