[Need Help] Mensiasati Banyaknya Keterbatasan Line Telepon pada Elastix

Hallo para master, suhu dan penghuni Forum,

Sesuai judul dan topology yg ada dibawah, saya berniat untuk move on dari telepon analog ke IP Phone untuk semua user2 saya. cuman problemnya sekarang, Total line telepon kita 22 Line pastinya tidak muat di Elastix yg sekarang sudah berjalan, kalaupun dipaksakan pasti budget nya luar biasa mahal.

pertanyaannya:
kira2 saya bisa memanfaatkan VOIP Gateway merk Soundwin yg ada untuk mengcover kekurangan tsb tdk ya? agar pada saat ada incoming call menuju ke 14 Line Telkom (selain 8 Line yg sudah di Elastix) di soundwin bs di direct ke elastix, (karena posisinya semua ext user / operator ada di elastix), begitu juga outgoing call agar bisa dipakai semua 22 Line tsb. yah ujung nantinya elastix dan 2 soundwin bs terintegrasi.

lalu apa yg musti sy lakukan terlebih dahulu dan konfigurasi seperti apa yg musti dilakukan baik itu di elastix nya dan di soundwin nya.

Ditunggu solusi dan pencerahannya dari para master, suhu dan penghuni group asterisk.id, tks.

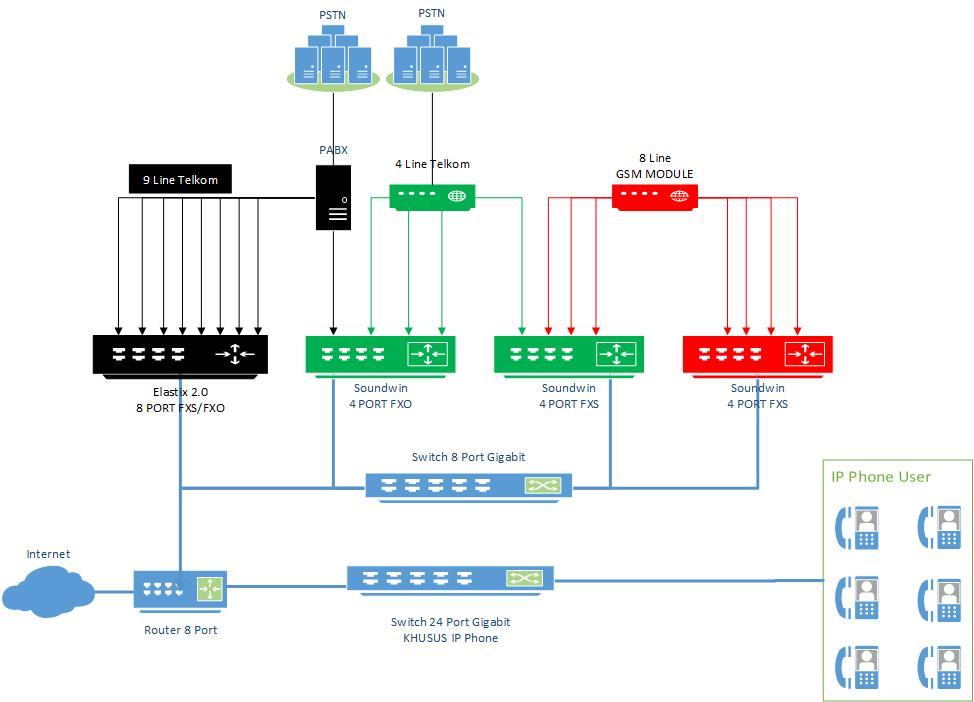

*berikut kurang lebih design topology yg ada,

Dari ceritanya sama gambar agak2 beda ya mas… jadi saya mengacu ke cerita mas saja. Dari cerita mas, saat ini soundwin sudah ada 14 line tekom yang tersambung, asumsi saya soundwin semua nya menggunakan port FXO. Jika sudah demikian, tinggal menambahkan SIP trunk saja di elastix yang menuju soundwin. Saya belum pernah masuk ke perangkat soundwin, tapi kira2 kalo di voip gw akan ada setting semacam route call IP-to-tel (dari elastix, ke soundwin, lalu ke PSTN), atau tel-to-IP (dari PSTN, masuk ke soundwin lalu e elastix). Saya bilang “semacam” karena perangkat voip gateway akan menggunakan penamaan berbeda untuk config nya, tapi kira2 jalannya/fungsinya demikian.

Nah untuk IP-to-tel biasanya dialplannya dari any number ke any number (kadang diwakili tanda bintang - *), sedangkan tel-to-IP biasanya dialplannya dari any ke .

Terimakasih bro GODRIL atas komennya.
maaf kalo gambar dan cerita ngaco, hahaha

baik lah broh kalo masalah ini cukup dgn SIP trunk saja,
sy 2 hari ini masih fail terus setting trunk nya dari elastix ke soundwin, bgtu jg kebalikannya unregistered trus. bahkan status nya unreachable. masih kurang paham sy,

jika broh GODRIL bs bantu atau punya tutorial setting ini kabari yah, tks

boleh saja… yang penting diketahui dulu itu malah menu2 soundwin nya. Soalnya vgw ada yang perlu auth user pass ada yang bisa auth ip address saja.

saat ini sy menggunakan birkerbox, tp sama saja. status nya unreachable. lalu di soundwin nya jg FAIL

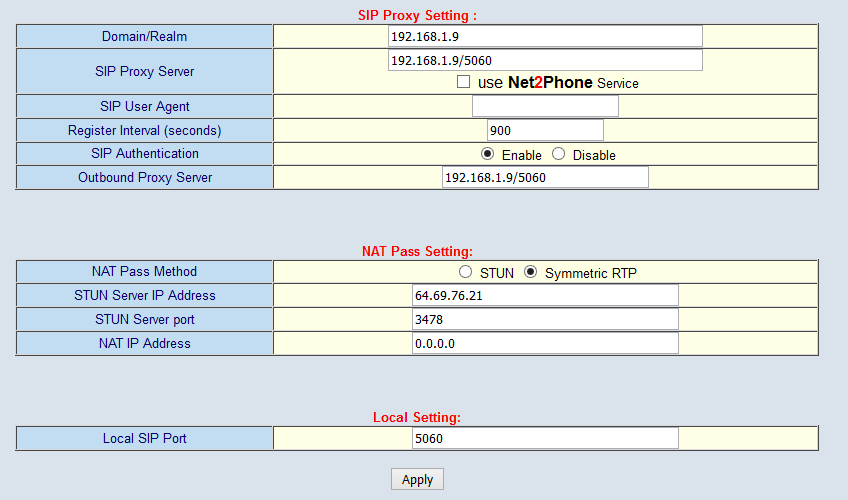

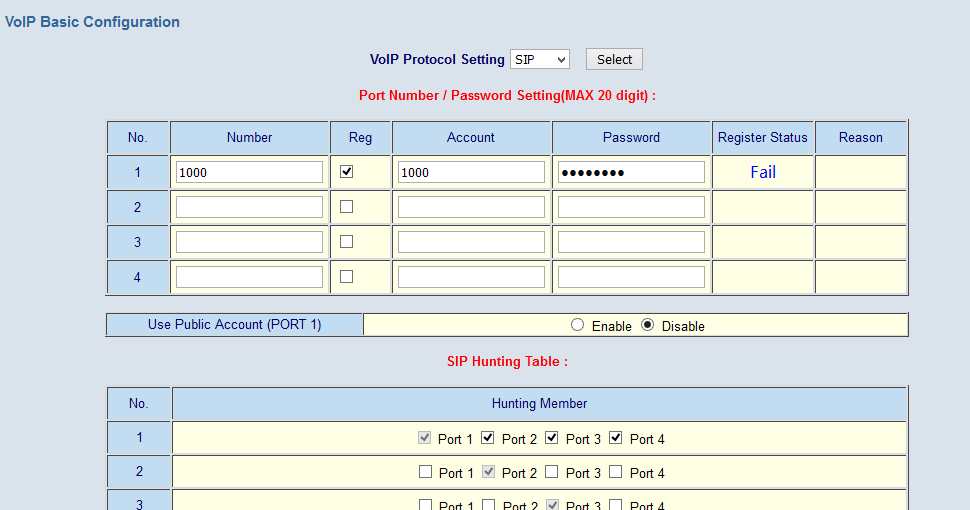

kira2 menu nya seperti ini soundwin nya,

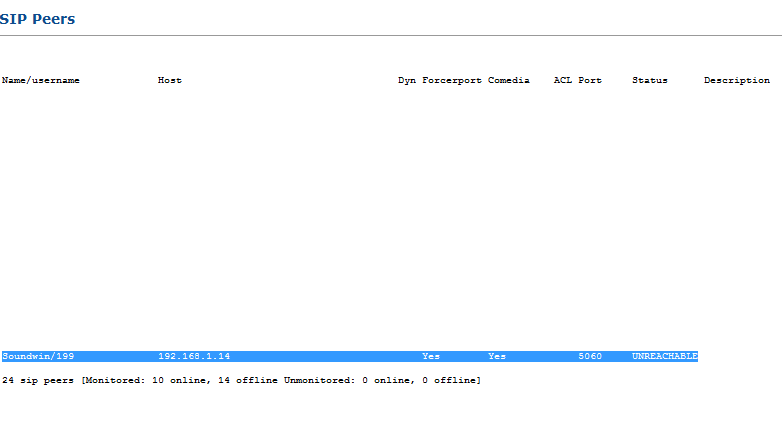

lalu untuk brikerbox nya seperti ini, masih unreachable,

kira2 dari itu semua ada yg kurang / ngaco dimana yah broh GODRIL sehinga masih FAIL dan UNREACHABLE jg sampai sekarang?

Setelah liat capture soundwin, ini firmwarenya seperti Planet VIP Series yang dulu. Jadi dengan asumsi serupa kira2 isinya begini mas (kalo mleset dikit, bisa disesuaikan dengan aktual menunya seperti apa):

  • Kosongkan semua isian di kolom Account dan Password tabel “Port Number / Password Setting(MAX 20 digit)”.

  • Use Public Account (PORT 1) pilih button Disable.

  • Di bagian SIP Proxy Setting kosongkan bagian Domain/Realm. Isikan 0.0.0.0/0 di SIP Proxy Server, pilih Disable di bagian SIP Authentication dan isikan 0.0.0.0/0 di bagian Outbound Proxy Server.

  • Di bagian NAT Pass Setting pilih button Symmetric RTP kosongkan semua parameter di bawahnya.

  • Di bagian Local Setting isikan port default 5060 kecuali ingin diganti dengan port lainnya.

  • Di bagian Outgoing Dial Plan, kita cukup menambahkan satu baris saja dengan parameter Outgoing no. diisikan (misal) nomer telepon utama kantor. Fungsi penomoran ini hanya sebagai tag paket voice saja.

  • Length of Number isikan 8 ~ 8 (sesuai dengan panjang digit nomer telepon).

  • Delete Length isikan 8 (sesuai dengan panjang digit nomer telepon).

  • Destination IP/DNS kita isikan ip address Briker/Elastix. Dalam contoh di sini adalah ip address yang berhadapan langsung dengan ip address soundwin.

  • Destination Port isikan: 5060.

  • Masing2 port FXO soundwin disetup seperti di atas dengan perbedaan di bagian Outgoung No. (per line analog biasanya ada nomer telepon sendiri2, bisa menggunakan nomer tersebut).

  • Di bagian Incoming Dial Plan cukup tambahkan satu baris saja dengan paremeter Incoming no. diisikan dengan x (artinya digit nomer bebas dari 0 sampai dengan 9), Length of Number : 8 ~ 20 (sesuai dengan panjang nomer umum PSTN/GSM di Indonesia), Destination telephone port diisi dengan port telepon yang tersambung, misal, 8. Jika kita menggunakan nomer hunting yang bisa terdiri dari satu line/port, masukkan semua nomer port dengan pemisah koma. Misal: 1,2,3,4 (port 1, port 2 , port 3, dan port 4)

  • Untuk bisa menerima telepon yang masuk dari PSTN ke Briker/Elastix, masuk ke menu Hot Line Setting. Pilih button Disable di Hotline Delay, lalu di port yang tersambung ke line telpon isikan tag nomer telepon seperti di setting Outgoing Dialplan: (biasanya ini adalah nomer utama hunting).

Sedangkan di sisi Briker/Elastix:
Masuk ke menu Trunk
di bagian General Setting:
Trunk Name : Soundwin

di bagian Outgoing Settings

Trunk Name : Soundwin
Peer Details:
host=(ip address Soundwin - tanpa tanda kurung )
type=peer
qualify=yes

Nanti di bagian Outbound Route di Trunk Sequence, tinggal tambahkan trunk ke Soundwin ini.

Semoga tidak bingung mas… selamat mencoba.

Dear Godril,
terimakasih banyak sudah memberikan step-step yg sangat detail mengenai config soundwin dan brikerbox nya. maaf baru bales, habis DL ke SBY sy.

setelah sy ikuti masih ada problem nih broh, yaitu:

  1. saat ini sy tdk mengetahui status antara soundwin dan brikerbox connected atau belum, namun di brikerbox nya masih belum konek, bahkan unreachable padahal satu segmen IP brikerbox dgn Soundwin

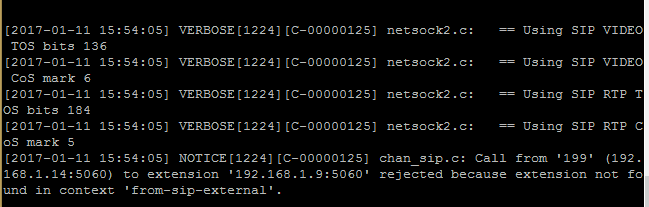

  1. Sy juga coba test tlp ke nomor telkom nya, log nya ada incoming masuk, tp di reject.

  1. Lalu perangkat sy kan 4 Port FXO (yg saat ini di setting) lalu sy jg punya yg 4 port FXS. apa kedua2nya sama saja? bs dipakai untuk mensiasati penambahan line tlp di brikerbox dgn menggunakan Soundwin?

Mhon pencerahan dan tutorial nya lagi broh GODRIL, tks

boleh liat screenshot config trunk dan outgoing route di Brikernya?

FXO dan FXS beda. Simplenya, FXO itu untuk line dari CO masuk dan menerima dialtone. Sedangkan FXS, dia ngasih dialtone dan voltase ke perangkat, misal untuk pesawat telepon analog.

Dear Bro GODRIL,
Thanks udh response,

seperti ini hasil kerja sy yg coba sy samakan dgn tutorial mas bro,

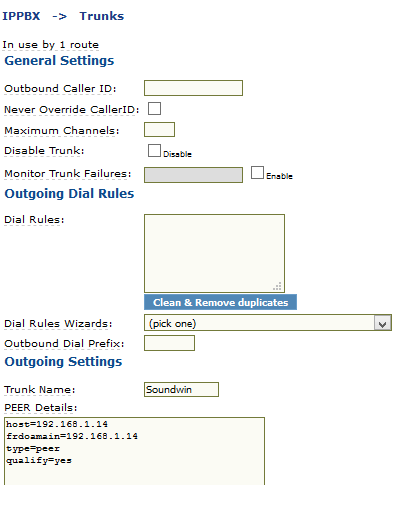

ini trunk nya,

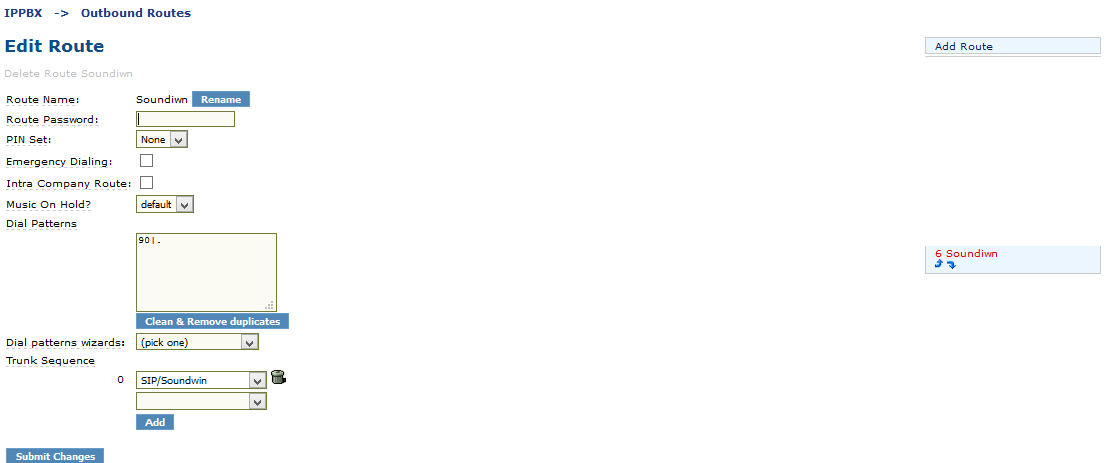

ini outbond route nya,

ini Dialing Plan (5 outgoing no itu sdh kita isi dgn nomor telkom sy punya)

dan yg terakhir, hotline number (4 kolom sudah sy isi masing no telkom yg sy punya)

Mohon koreksi nya kalo banyak yg salah,
ditunggu panduan selanjutnya ya broh. tks
