Project Kampus

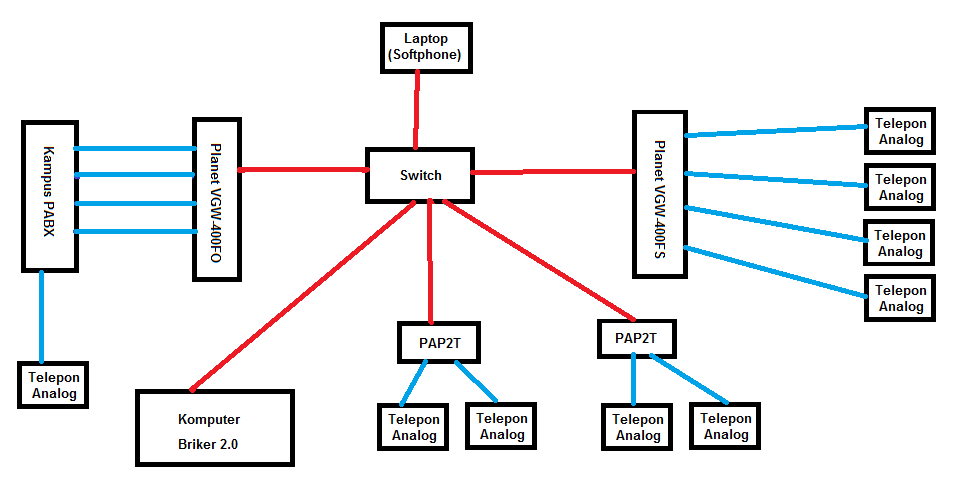

Topologi Sesuai dengan gambar yang saya lampirkan
disitu saya menggunakan IP 192.168.1.XXX untuk semua perangkat yang terhubung
ke Briker.
Briker 192.168.1.1
Planet 400FO 192.168.1.2
Planet 400FS 192.168.1.3
PAP2T-1 192.168.1.4
PAP2T-2 192.168.1.5
Laptop (DHCP)
Berhasil
PAP2T-1 dan 2 bisa saling menelpon
Planet 400FS bisa saling menelpon
Pertanyaan
Bagaimana cara menghubungkan telepon (kampus PABX) dengan telepon(Planet 400FS) apa yang perlu disetting di Planet 400FO dan FS dan jika kita menelpon melalui telpon(palnet 400FS) terhubung ke telpon(PABX Kampus)
Agar dari extension Briker bisa melakukan dial langsung ke nomor extension di PABX maka hubungkan planet VGW 400 FO ke port extension/fxs pada PABX. Koneksinya : PABX (port FXS) — (port FXO) Planet VGW 400 FO (SIP Connection) — (SIP Connection) Briker
Agar dari extension panasonic bisa dial langsung ke nomor extension di Briker, maka dari planet VGW 400 FS hubungkan ke port FXO/CO di PABX. Koneksinya : PABX (port FXO/CO) — (port FXS) Planet VGW 400 FS (SIP Connection) – (SIP Connection) Briker
Yang harus dipelajari & diketahui :
Konfigurasi SIP & Dialplan pada planet
Konfigurasi SIP Trunk dan Outbound Routes pada Briker
Konfigurasi pada PABX untuk mengambil line CO untuk dial ke extension Briker
berarti untuk gambaran topologi saya diatas kurang bener ya mas?
yang benar itu "Briker<–>Planet 400FS <–>(FXO) PABX (FXS)<–>Planet 400FO<–>Briker
nah jika koneksinya seperti itu telepon yang di Planet 400FS dikoneksikan kemana mas?
maaf mas banya tanya, baru pertama kali menggunakan perangkat seperti ini
Planet 400 FS dihubungkan ke port FXO pada PABX, lalu untuk ke Briker nya register SIP Extension saja, jadi di Briker buat dulu extension lalu registerkan dari planet 400 FS itu.
